86系列步进电机

  • 技术参数
  • 资料下载
  • 选型指南
  • 用户反馈
  • 主要特点
  • 产品通用规格(General Specifications)



    步距精度         ±5%
    温      升         80℃ Max.
    环境温度        -20℃~+50℃
    绝缘电阻        100MΩ Min.500V DC
    耐      压         500V AC for 1minute
    径向跳动     0.02mm Max.(450g Load)
    横向跳动     0.08mm Max.(450g Load)
    旋转方向     CW (See from Front Flange)



    技术数据(Electrical Specifications):











    电机型号步矩角机身长静转矩相电流相电阻相电感定位力矩转动惯量引线数重量
    ModelStep AngelMotor LengthHolding TorqueRate CurrentPhase ResistancePhase InductanceDetent TorqueRotor InertiaLead WireMotor Weight
    ( °)L(mm)(N.m)(A)(Ω)(mH)(kg.cm)(g.c)(NO.)(kg)
    86HB65351.8653.52.81.43.90.8
    800
    8
    2
    86HB80451.8804.54.20.86.761.3140082.3
    85HB115851.81158.55.90.536.52.4268043.7
    86HB118871.81188.74.90.955.22.5
    2800
    8
    3.8
    86HB156121.8156124.91.48.73.8400085.4

    *以上仅为代表产品,派生产品可根据客户要求制作
    *Note: We can manufacture products according to customer's requirements.


    86系列外形图(Mechanical Dimensions):



    86系列步进电机

    出轴参数:

    型号Model轴径(mm)轴伸(mm)轴长(mm)
    86HB65359.5平台1×2532
    86HB804512.7平台1×2532
    85HB1158514双平台1×2537
    86HB1188512.7平键5*5*2532
    86HB1561215.875平键5*5*2532





    Wiring Diagram(接线图)



    86系列步进电机

    引线接法:
    典型并联接法:
    红线和蓝线接驱动器A+端口
    黄线和黑线接驱动器A-端口
    白线和棕线接驱动器B+端口
    橙线和绿线接驱动器B-端口



    典型串联接法:
    红线接驱动器A+端口
    黑线接驱动器A-端口
    白线接驱动器B+端口
    绿线接驱动器B-端口
    黄线与蓝线相连(悬空)
    橙线与棕线相连(悬空)



    电机频率与力矩曲线(Frequency-torque characteristics)


    86系列步进电机

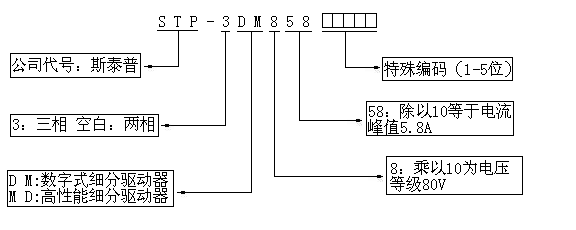

    适配驱动器选型:
    电机型号
    适配驱动器型号



    86HB系列
    STP-MD542/STP-MD882/STP-DM856/STP-DM885A/STP-MD2285
