减速步进电机

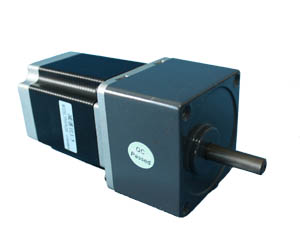

57系列混合式减速步进电机

  • 技术参数
  • 资料下载
  • 选型指南
  • 用户反馈
  • 主要特点
  • 产品通用参数(General Specifications)


    步距精度----------------------------------±5%
    温        升---------------------------------80℃ Max.
    环境温度-------------------------------- -20℃~+50℃
    绝缘电阻-------------------------------100MΩ Min.50V DC
    耐       压-------------------------------500V AC 1minute



    技术数据(Electrical Specifications):











    型号步矩角机身长电流电阻电感静力矩定位转矩转动惯量减速比引出线
     StepMotorRate Phase PhaseHolding Torque (N.m)DetentRotor Inertia (g.cm2)Moderating
    Ratio
    引线数
    ModelangelLengthCurrentResistanceInductanceTorqueLead Wire
     ( °)L(mm)(A)(Ω)(mH)(N.cm)(NO.)
    57HB56JS101.85631.251.243001:104
    57HB56JS201.85631.251.243001:204
    57HB76JS101.8763.513.51.864401:104
    57HB76JS201.8763.513.51.864401:204
    57HB112JS101.811240.93.82.8128001:104
    57HB112JS201.811240.93.82.8128001:204
    57HBXXJSXX1.841-112可定制1-413.51-310500另有1:5和15及30和50等多种速比可选4或6或8

    *以上仅为代表产品,派生产品可根据客户要求制作
    *Note: We can manufacture products according to customer's requirements.

    57系列减速电机外形图(Mechanical Dimensions):



    57系列混合式减速步进电机

    Wiring Diagram(接线图)


    57系列混合式减速步进电机

    适配驱动器选型:
    电机型号
    适配驱动器型号



    42-57系列减速步进电机
     STP-MD415/STP-MD542/STP-DM422/STP-DM432/STP-DM856
